会社情報 サブミクロン精度の金型を生み出す サイベックの地下工場
プレス品質は金型品質で決まる―――。
その金型品質を極限まで追求すると、必ず行き着くのが「加工環境」です。
わずかな温度変動や振動が、ミクロン単位の誤差となって金型に現れる。

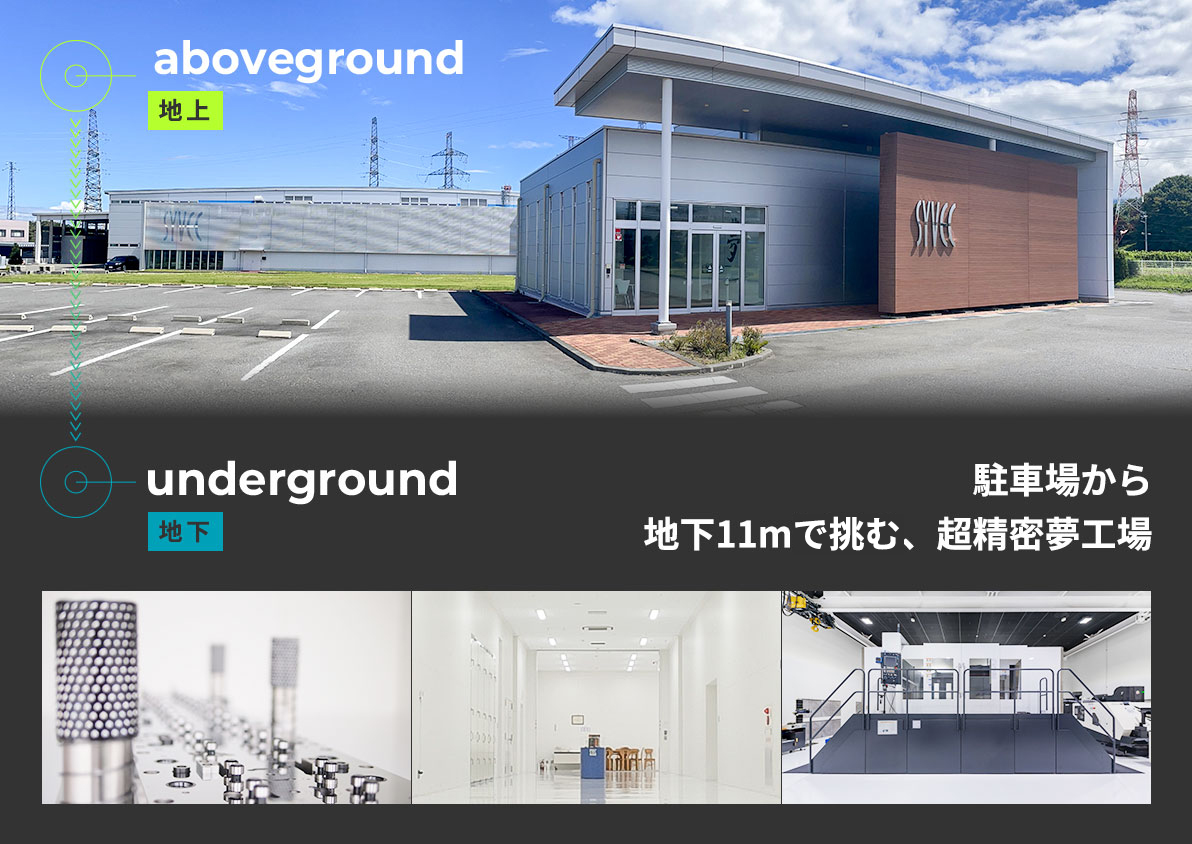

だからこそサイベックは、金型製造の中核工程を地下11mの地下工場に集約しました。
なぜ加工環境が金型精度を左右するのか
金型づくりは、様々な技術要素が複合的にかかわる精密な工程です。
わずかな環境変動でも、仕上がりに誤差が現れます。
- 温度：熱膨張による寸法変化にミクロン単位で影響
- 振動：微小な振動でも刃先の走りや面品位に影響
- 湿度・粉塵：仕上げ面・刃先摩耗・再現性に波及
だからこそ、環境を制御できる工場設計が、超精密加工の前提条件となります。
地下空間を選んだ理由
地上に比べ、地下は温度変動が少なく、外乱振動が伝わりにくい特性を持ちます。
サイベックはこの特性を活かし、金型製造の中核工程を地下工場に集約し、金型部品の精度と再現性を高めています。
地下空間だからできること
- 季節や時間帯による温度ドリフトの低減
- 建屋や交通など外乱由来の微小振動の影響を低減
- 空調管理に適した閉鎖性
サブミクロン加工を支える加工環境
温度管理

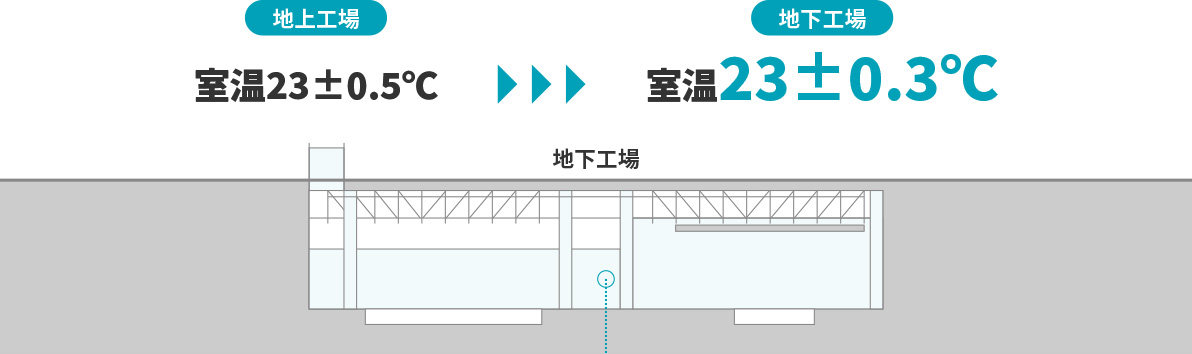

地下工場は、室温を常に23±0.3℃で管理しています。これにより、金属の熱膨張や熱収縮を最小限に抑え、仕上げ寸法の日内・日間安定を実現しています。
防振・フロア剛性
地下という地盤の安定性に加え、基礎に特殊な防振材を設置することにより、外乱振動を大幅に抑制しています。

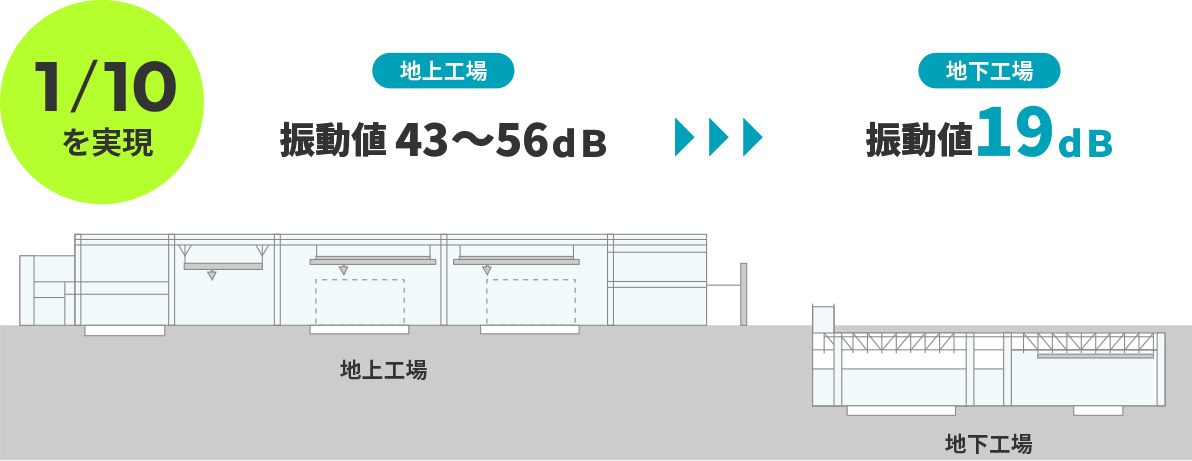

さらに、金型加工機自体の振動低減のため、機械の基礎部分に特殊なゴム材を採用し、地上に比べ10分の1まで振動抑制を実現。研削やマシニングの仕上げ面品位の向上に成功しました。
空調管理
加工エリアの空調は、24時間監視・管理しています。また、仕上げ工程に適した空調ゾーニングで、微細形状精度・鏡面仕上げの品位を維持しています。

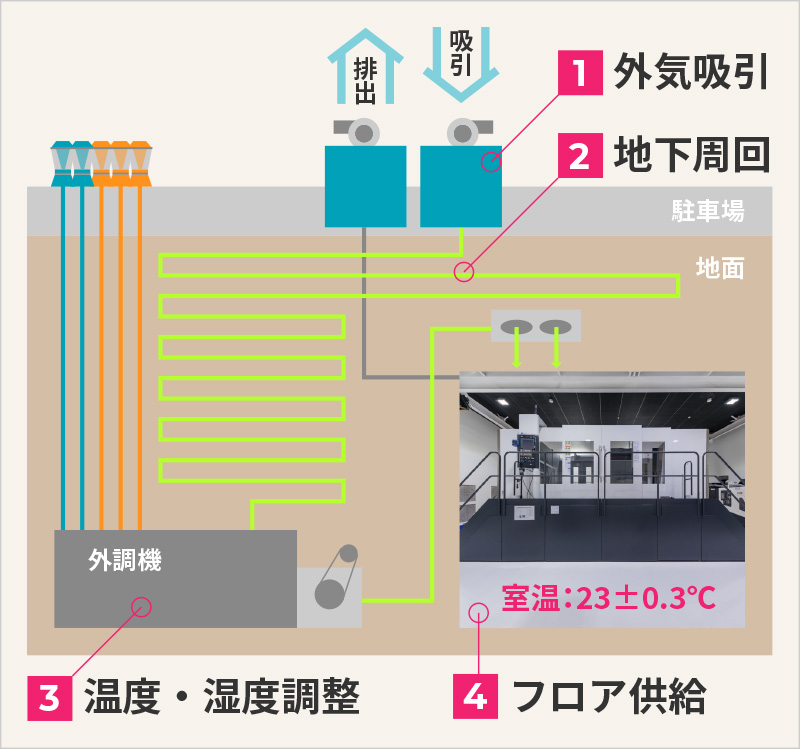

図のように、外気を直接外調機へ取り込むのではなく、地熱を利用して外気を周回させてから外調機へ流入させています。
また、外調機も地下に設置することで安定した空調管理を、環境に優しい方法で行っています。
高精度工作機械×技術者の加工技術力
超精密加工は、環境だけでも、設備だけでも成立しません。
サイベックの強みは、技術者が高精度工作機械の性能を最大限引き出すこと。
カタログ値を超える精度を狙う
加工条件
熱変位・砥石摩耗・工具剛性を見越した補正ロジック
機械を大切に、綺麗に扱う
意識の伝統
この「設備×人」の掛け算で、カタログスペック以上の精度を引き出します。
地下工場から生まれる成果（効果・実績）
量産品質バラツキの低減
バリ・面品位の改善
金型寿命の向上
微細形状・複合形状の再現性
よくあるご質問
なぜ地下に工場を置くのですか？
温度変動や外乱振動の影響を抑え、精密加工の再現性を高めるためです。
特に仕上げ工程の面品位・寸法安定に効果があります。
金型は測定していますか？
地下工場に金型部品用の測定室があり、そこで測定しています。
金型部品に求めるスペックに応じ、適宜測定を実施します。
測定機は、こちらの設備一覧ページをご参照ください。
