サイベックの強み｜金型超精密金型サブミクロン精度が生む、安定したプレス品質

サイベックは、「金型精度＝プレス品質」と考え、
金型づくりを企業の核として磨き続けています。
金型品質の追求こそが、プレスの限界を引き上げる。
この信念が、当社の技術を支える根幹となっています。

サイベックの金型精度

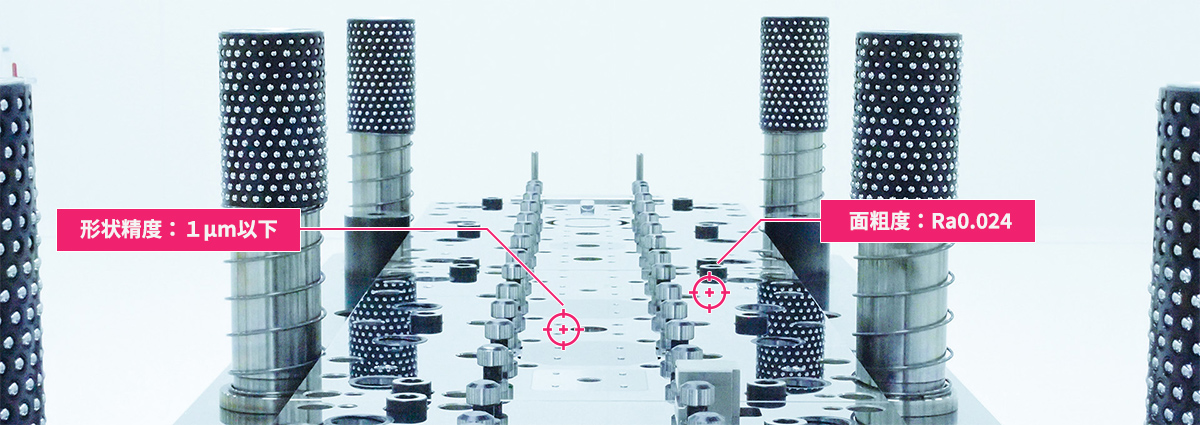

サイベックが追求する金型精度は、一般的なプレス金型の領域を超えたサブミクロンメートル（μm）オーダーの「超精密加工」を実現しています。

高次元の形状精度と優れた仕上げ面粗度は、複雑形状や難加工材における寸法安定性を飛躍的に高め、プレス量産時の品質バラツキ低減と金型寿命の延長に直結します。この極限の金型精度があるからこそ、切削からの工法転換を可能にする、高品質・高付加価値な板鍛造ソリューションの提供が可能となります。

01.

部品の機能要求・材料特性・加工負荷・摩耗ポイントまで考慮した、量産前提の最適設計をいたします。
流動解析などのCAEや過去データを用い、高精度確保・寿命向上・寸法安定性を最大化する設計を行っています。

単なる“形をつくる設計”ではなく、
量産で安定して作り続けるための設計が、サイベックの強みです。

02.

超精密加工には、温度変化や振動を徹底的に抑えた環境が不可欠です。

サイベックでは、金型製造を地下11mの地下工場に集約し、
室温・振動を管理した安定した環境下で、サブミクロン精度の加工を行っています。

03.

地下環境を最大限に生かすため、工作機械メーカーと共同開発した高性能・高剛性の工作機械を導入しています。
しかし、サイベックの本当の強みは設備そのものではありません。

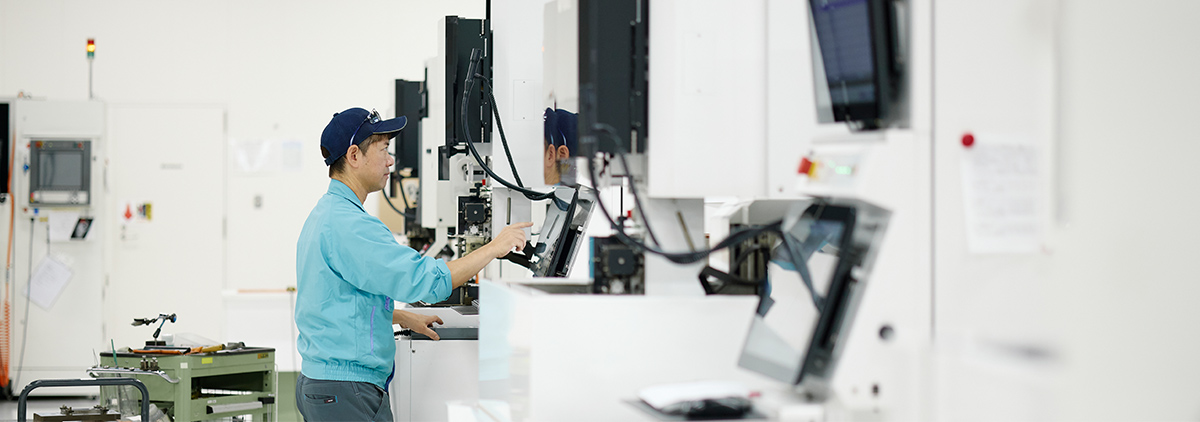

重要なのは、機械が持つカタログスペックを超える精度を引き出す“技術者の技能”です。

環境 × 設備 × 技術者の三位一体で、一般的なプレス金型では到達しえない精度領域を実現しています。

以下に、当社の金型加工を支える主要設備の一部をご紹介します。

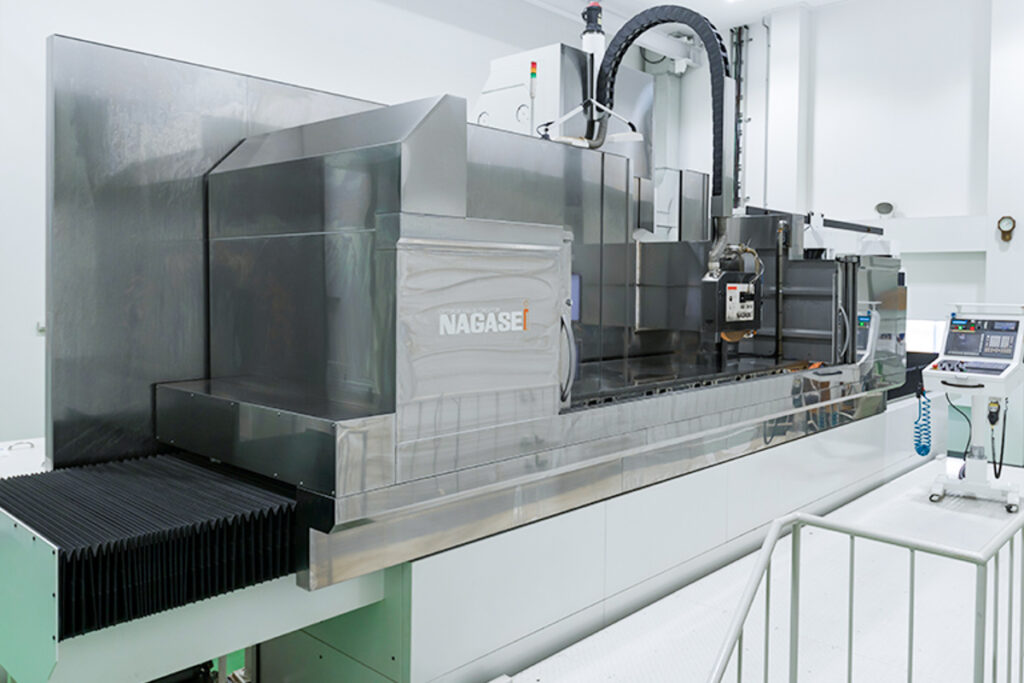

型番	ナガセインテグレックス製 SGV-3010S4-N3S
加工範囲	3000×1000×780
加工精度	平面度：2μｍ以下真直度：0.72μｍ/m
特徴	全摺動面非接触油静圧構造を採用左右リニアモーター駆動クラウニング加工・鏡面加工対応スマートサーモニクス採用従来機の電気使用量50%を達成

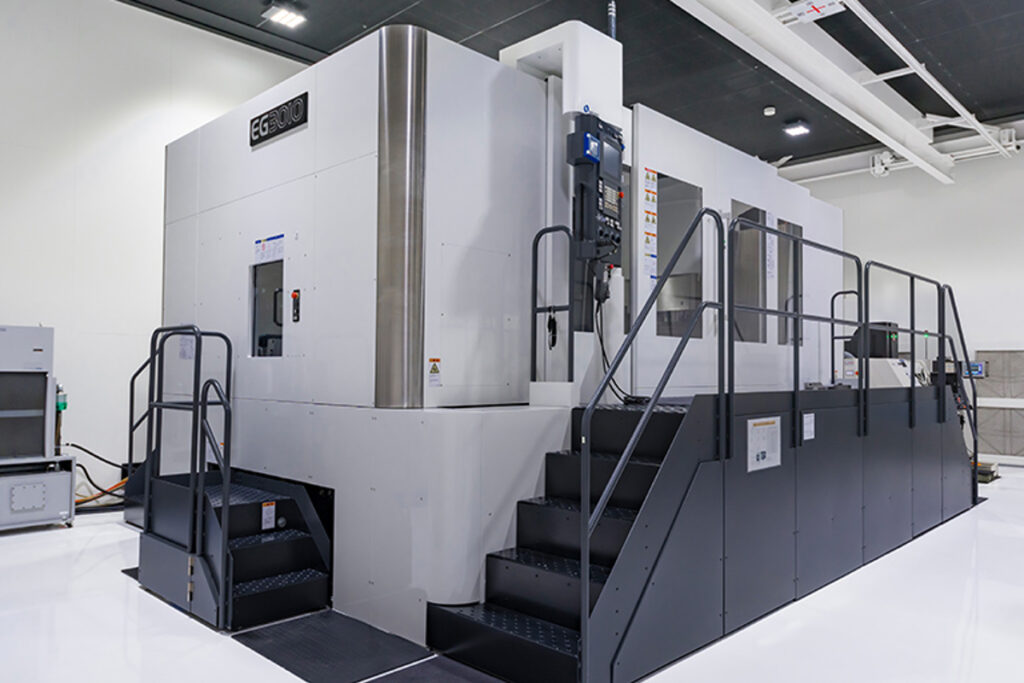

型番	牧野フライス製作所製 EG3010
加工範囲	3000×1000×300
加工精度	ピッチ精度±1μm
特徴	２スピンドル装備　・メイン：12,000rpm 　・サブ　：45,000rpm 三次元測定機並みの測定が可能自動レベル出し装置

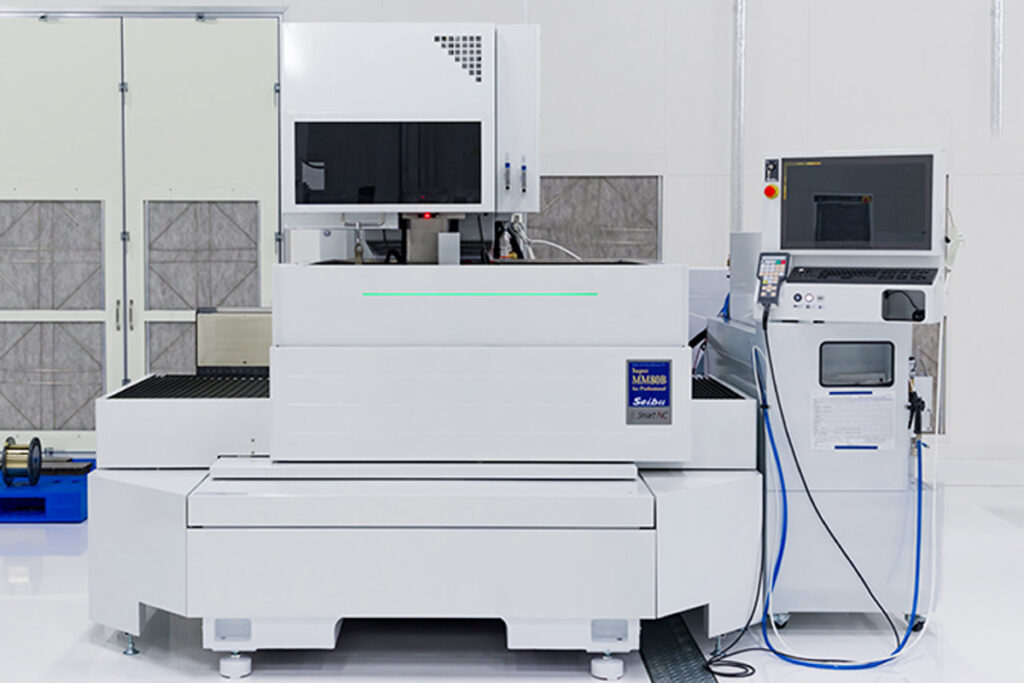

型番	西部電機製 Super MM 80B
加工範囲	800×600×230
加工精度	ピッチ精度±1μm
特徴	“きさげ加工”を施した高剛性構造自動結線装置搭載最新電源装置・制御システム搭載　・加工速度の向上　・ワイヤ線＆電力消費量削減
